Составной шлифовальный станок с ЧПУ
Вы здесь: Дом » Составной шлифовальный станок с ЧПУ

Вертикальный шлифовальный станок


Шлифовальный станок с ЧПУ использует вращающийся шлифовальный круг для удаления небольшого количества материала с заготовки. Это, прежде всего, отделочные машины. При круглой обработке станок часто снимает значительные объемы материала на токарном станке перед передачей детали на круглошлифовальный станок для чистовой операции.

Шлифование на станке с ЧПУ – это, прежде всего, удаление небольшого количества металла с помощью высокоскоростного абразивного вращающегося круга, действующего в качестве режущего инструмента. Шлифовальный круг вращается на месте, пока деталь прикреплена к станку, и перемещается по осям X, Y или Z. Хотя эти движения зависят от формы и размера детали, шлифовальному кругу обычно требуется несколько проходов для получения правильного конечного размера.

Все шлифовальные станки с ЧПУ BDF специально сконфигурированы, оснащены и запрограммированы так, чтобы удовлетворить самые взыскательные требования конечного пользователя. Наши возможности включают не только традиционное шлифование, но и высокоскоростное суперабразивное шлифование, где мы лидируем в отрасли по стандартам точности и производительности.

Уникальные характеристики станков BDF и обширный опыт работы с суперабразивами предлагают успешные решения для труднообрабатываемых материалов, таких как твердые сплавы, керамика, экзотические аэрокосмические сплавы и твердые инструментальные стали.




Мы предоставляем разнообразные решения, в том числе индивидуальные

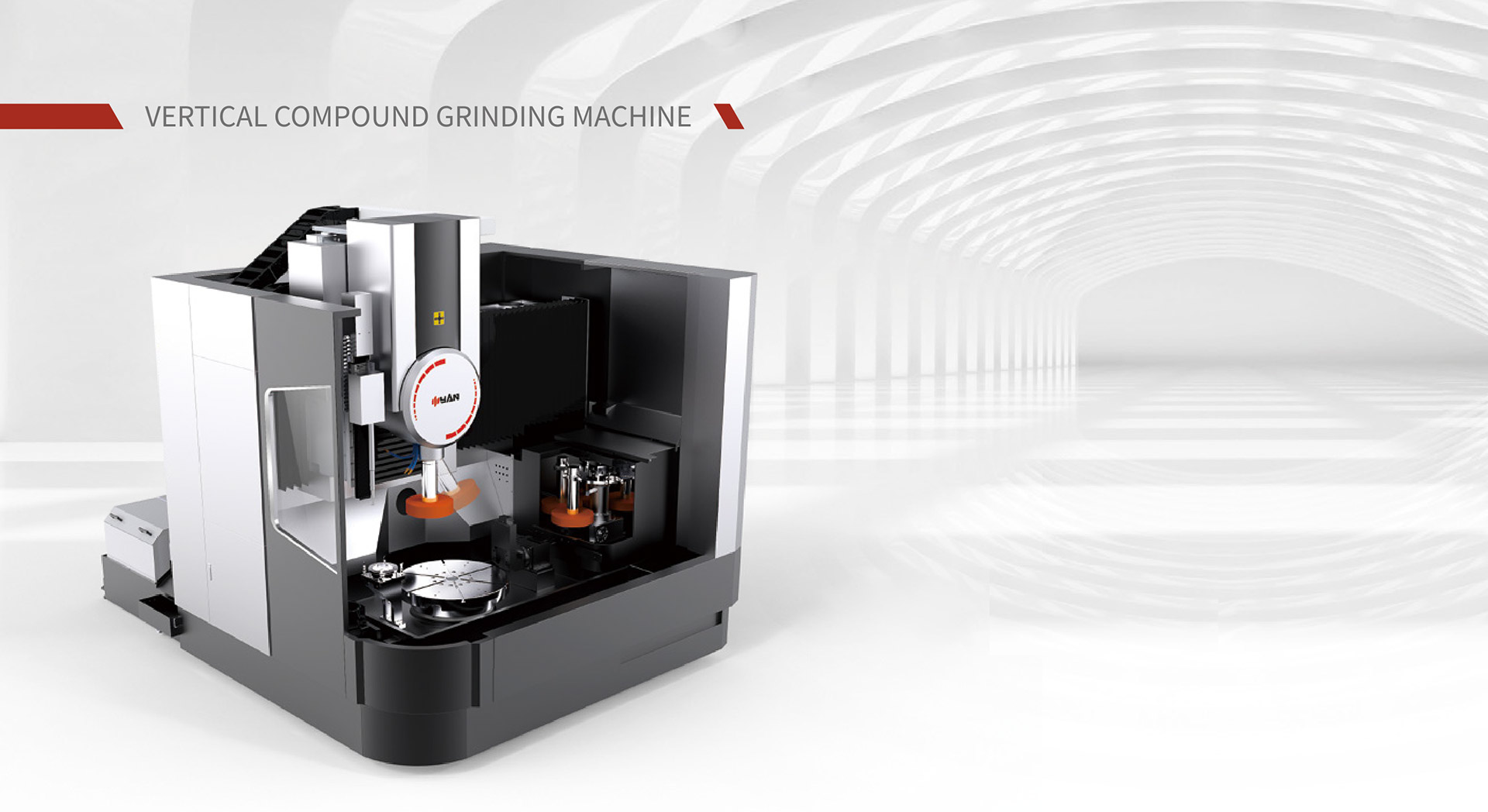

Вертикально-шлифовальный станок
Вертикальная композитная шлифовальная машина с ЧПУ для внутренних отверстий, конечных грани и внешнего диаметра

Высокоточные вертикально-композитные шлифовальные станки с ЧПУ серии VM, VHM, DVM представляют собой вертикальные композитные шлифовальные станки с полным цифровым управлением с замкнутым контуром, разработанные и разработанные Компанией самостоятельно. Шлифмашины имеют вертикальное расположение и двухколонную конструкцию. Высокоточный жидкостный гидростатический поворотный стол герметичен и не изнашивается, имеет более длительный срок службы и время сохранения точности.

Разумная и компактная конструкция; заготовку можно зажать один раз, чтобы завершить многопроцессную шлифовку внутреннего отверстия. внешний круг и поверхность ступени, чтобы обеспечить соответствие деталей более высоким требованиям к точности позиционирования; широко используется в подшипниках, ветроэнергетике, строительной технике, клапанах, автомобильной и других отраслях промышленности.



Expertise in type
Тип одного шпинделя​​​​​​
Двойной вертикальный шпиндель​​​​​​​
Одна вертикальная и одна горизонтальная
Popular trust

Рабочая среда и производительность обработки



Мощность обработки:


  • Подходит для внутреннего, наружного и торцевого шлифования тяжелых заготовок некруглой формы.
  • Тяжелые заготовки можно закрепить на приспособлении путем подвешивания.
  • Свободная комбинация одношпинделя, двойного шпинделя, устройства смены инструмента или без устройства смены инструмента.
  • Простая операция зажима может значительно сократить время подготовки к погрузке, разгрузке, выравниванию и т. д.
  • Нет необходимости настраивать место обработки, автоматическая компенсация размера заготовки, автоматический расчет компенсации положения шлифовального круга.
  • Модели с двойным шпинделем могут быть оснащены высокоскоростными и низкоскоростными шлифовальными кругами или одним вертикальным и одним горизонтальным шпинделем.




Характеристика:


  • Система ЧПУ Siemens 828D, используемая в станке, может осуществлять многоосное сервоуправление.
  • Для удовлетворения требований обработки может осуществляться автоматическое и ручное (электронный маховичок) управление каждым обрабатывающим элементом детали.
  • Полностью закрытая защита может обеспечить превосходную работоспособность, ремонтопригодность и безопасность.



Рабочая среда аппарата: (предоставляется пользователем)

Температура окружающей среды: 10-35°C; оптимальная температура 20±2°℃;
Относительная влажность: ≤85%;
Рабочий источник питания: трехфазный переменный ток 380 В±10%, 50±1%Гц;
Давление источника сухого чистого газа: ≥0,7 МПа, расход: ≥50 м3/ч;



Оценка точности тестируемого объекта:


Тестовый элемент
Точность теста (производитель)
Округлая
2,0 мкм
Цилиндричность
2,0 мкм
Коаксиальность
2,0 мкм
Шероховатость
RA0,40 мкм
Вертикальность
2,0 мкм

Вертикальное соединение шлифовального машины125 и выше спецификации округлости производителя составляет 2,0 мкм
Многофункциональная обработка


Стандартные принадлежности (хвостовики - шлифовальные круги):

Вертикальный комбинированный шлифовальный станок 55/85/125 (доступны следующие 6 типов вспомогательных инструментов)

Стандартные принадлежности-инструменты-(хвостовики---шлифовальные круги)
Шлифовальный круг максимальным диаметром 255 мм (305 мм) можно хранить в блоке АТС. Однако размер соседних инструментов должен быть ограничен 180 мм или меньше.
*Вертикальный шлифовальный станок 85/125



Интерфейс панели управления


Что касается панели управления, диалоговое окно на 15,6-дюймовом сенсорном экране обеспечивает более эффективное, удобное и простое управление системой. В таком удобном для пользователя режиме диалогового окна достаточно ввести параметры, и программа автоматически рассчитает параметры сечения шлифовального круга. Выполните одно нажатие клавиши, чтобы сгенерировать программу автоматического расчета траектории обработки и автоматической правки шлифовального круга. В рабочем интерфейсе мы можем видеть путь обработки и работать более лаконично и удобно.

Интерфейс панели управления шлифовального станка

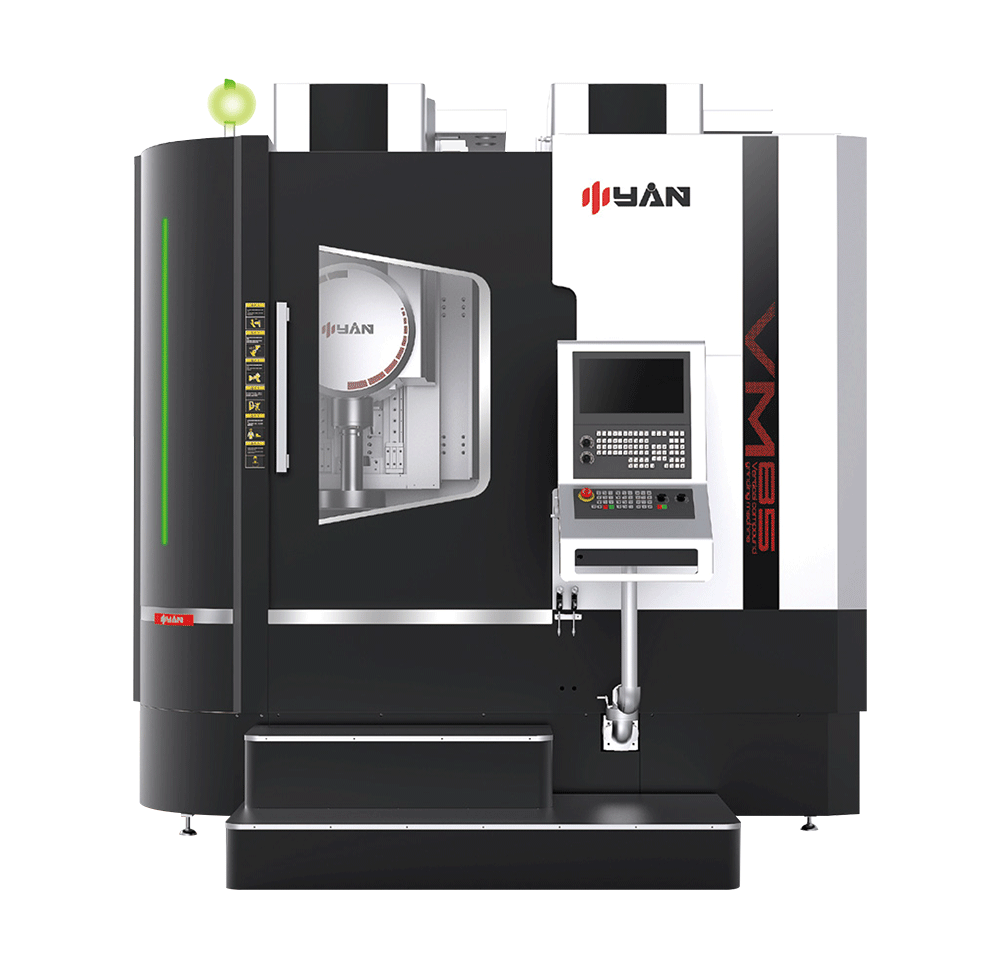

Чжуньян-вертикальный-гринд-машина

Типичный пример





Спецификация машины:


Элемент VM55 VM85 VM125 VM160
Основные параметры Размер Workbench Φ550 Φ750 Φ1150 Φ1600
Максимальный диаметр качания заготовки Φ550 Φ850 Φ1250 Φ1650
Максимальная высота заготовки (с приспособлением) 450 600 600 600
Весаботаемый вес Workbench Загрузите (кг) 600 1000 5000 4500
Скорость вращения рабочей кости 20 ~ 350 8 ~ 200 5 ~ 100 5 ~ 80
Обработка емкости Диапазон шлифования диаметра отверстий Φ30 ~ φ400 Φ50 ~ φ800 Φ50 ~ φ1200 Φ50 ~ φ1600
Внешний диапазон шлифования круга ~ Φ500 ~ Φ800 ~ Φ1200 Φ1650
Измельченная длина (внутреннее отверстие) 225 (∅ 200 или менее, длина инструмента 250)
225 (∅ 200 или более, длина инструмента 150)
325 (∅ 200 или более, длина инструмента 250)		 325 (∅ 250 или менее)
400 (∅ 250 или более, длина инструмента 250)
485 (∅ 250 или более, длина инструмента 350)
Измельченная длина (внешний круг) 275 (шлифование плоского колеса 、∅ 255 Колесо, длина инструмента 150)
125 (наклонное шлифование колеса, та же диаметра)		 400 (шлифование плоского колеса, длина инструмента 250)
500 (шлифование плоского колеса, длина инструмента 350)
150 (наклонное шлифование колеса, тот же диаметр)
Метод монтажа шпинделя шлифования Тип хвостовика HSK-A63 HSK-A100 HSK-A100 HSK-A100
Внешний шпиндель с наружным шлифованием Власть (кВт) 15 15 15 15
Максимальная скорость 2500-15000 2500-10000 2500-10000 2000-8000
Башня   HSK-A63-6T HSK-A100-6T HSK-A100-6T HSK-A100-6T
Линейная серво ось X-ось путешествие 1100 1350 1800 2200
Z ось путешествия 660 660 660 700
Быстрое путешествие (м/мин) 0 ~ 15 0 ~ 15 0 ~ 15 0 ~ 15
Разрешение корма 0,0001 мм 0,0001 мм 0,0001 мм 0,0001 мм
Точность положения оси X. ≤0,005 ≤0,005 ≤0,005 ≤0,005
X-ось Повторие Точность позиционирования ≤0,003 ≤0,003 ≤0,003 ≤0,003
Точность положения оси Z. ≤0,006 ≤0,006 ≤0,006 ≤0,006
Точность повторного позиционирования оси Z ≤0,004 ≤0,004 ≤0,004 ≤0,004
Северо -запад Сименс Sinumerik 828d Sinumerik 828d Sinumerik 828d Sinumerik 828d
Вес машины (кг) Вес нетто 14000 16000 19000 22000

*Примечания:
1. Приведенные выше спецификации приведены в основном на основе размера роторной таблицы. Изменение инструмента или отсутствие изменения инструмента также может быть выбрано;
2. Приведенные выше спецификации и конфигурации могут быть настроены в соответствии с требованиями обработки клиентов.
Чжуньян-вертикальный-гринд-машина
Двойная вертикальная шлифовальная машина

Двойная вертикальная шлифовальная машина, оснащенная двумя шпинделями, доступная в версиях с высокой мощью и с низким энергопотреблением, идеально рассматривает разнообразие шлифовальных деталей, уменьшает время, которое клиенты тратят на частые изменения инструмента и повышают эффективность шлифования.






Спецификация машины:


Элемент DVM55 DVM85 DVM125 DVM160
Основные параметры Размер Workbench Φ550 Φ750 Φ1150 Φ1600
Максимальный диаметр качания заготовки Φ550 Φ850 Φ1250 Φ1650
Максимальная высота заготовки (с приспособлением) 450 600 600 600
Весаботаемый вес Workbench Загрузите (кг) 900 1500 3000 4500
Скорость вращения рабочей кости 20 ~ 350 8 ~ 200 5 ~ 100 5 ~ 80
Обработка емкости Диапазон шлифования диаметра отверстий Φ30 ~ φ400 Φ50 ~ φ800 Φ50 ~ φ1200 Φ50 ~ φ1600
Внешний диапазон шлифования круга ~ Φ500 ~ Φ800 ~ Φ1200 Φ1650
Измельченная длина (внутреннее отверстие) 225 (∅ 200 или менее, длина инструмента 250)
225 (∅ 200 или более, длина инструмента 150)
325 (∅ 200 или более, длина инструмента 250)		 325 (∅ 250 или менее)
400 (∅ 250 или более, длина инструмента 250)
485 (∅ 250 или более, длина инструмента 350)
Измельченная длина (внешний круг) 275 (шлифование плоского колеса 、∅ 255 Колесо, длина инструмента 150)
125 (наклонное шлифование колеса, та же диаметра)		 400 (шлифование плоского колеса, длина инструмента 250)
500 (шлифование плоского колеса, длина инструмента 350)
150 (наклонное шлифование колеса, тот же диаметр)
Метод монтажа шпинделя шлифования Тип хвостовика HSK-A63 HSK-A100 HSK-A100 HSK-A100
Внешний шпиндель с наружным шлифованием Власть (кВт) 15 15 15 15
Максимальная скорость 2500-15000 2500-10000 2500-10000 2000-8000
Внутренний шпиндель шлифования Власть (кВт) 7.5 7.5 7.5 7.5
Максимальная скорость 6000-20000 6000-20000 6000-20000 6000-20000
Горизонтальный шпиндель шлифовального колеса Власть (кВт) 7.5 7.5 7.5 7.5
Максимальная скорость 1500-5000 1500-5000 1500-5000 1500-5000
Башня   HSK-A63-4T HSK-A100-4T HSK-A100-4T HSK-A100-4T
Линейная серво ось X-ось путешествие 650 910 1350 1700
X1 оси путешествие 650 910 1350 1700
Z/Z1 Ось 660 660 660 700
Быстрое путешествие (м/мин) 0 ~ 15 0 ~ 15 0 ~ 15 0 ~ 15
Разрешение корма 0,0001 мм 0,0001 мм 0,0001 мм 0,0001 мм
X/x1-ось точности позиционирования ≤0,005 ≤0,005 ≤0,005 ≤0,005
X/x1-ось оси точно ≤0,003 ≤0,003 ≤0,003 ≤0,003
Точность позиционирования оси Z/Z1 ≤0,006 ≤0,006 ≤0,006 ≤0,006
Z/z1-ось оси точности ≤0,004 ≤0,004 ≤0,004 ≤0,004
Северо -запад Сименс Sinumerik 828d Sinumerik 828d Sinumerik 828d Sinumerik 828d
Вес машины (кг) Вес нетто 14000 16000 19000 22000

*Примечания:
1. Приведенные выше спецификации приведены в основном на основе размера роторной таблицы. Одиночный шпиндель, двойной вертикальные шпинции или одна вертикальная и одна горизонтальная шпинделя доступны для выбора. Изменение инструмента или отсутствие изменения инструмента также может быть выбрано.
2. Приведенные выше спецификации и конфигурации могут быть настроены в соответствии с требованиями обработки клиентов.





Случай обработки

  • Жилье
  • Встроенный шпиндель шлифовального колеса для измельчения глубоких отверстий
  • Категория рукава
  • Чак Серия
  • Гидростатический шпиндель
  • Гидростатический шпиндель
  • Компоненты вала
  • Категория жилья
